Cheia selectării de precizie a ceramicii nu este să fie „mai grea”, ci să fie mai „potrivită”

În înțelepciunea convențională, evaluarea performanței ceramicii avansate se rezumă adesea la un singur cuvânt — „greu”. Acest lucru dă naștere la o intuiție aparent logică: cu cât duritatea materialului este mai mare, cu atât componentele ceramice de precizie rezultate vor fi mai rezistente la uzură și mai durabile.

Cu toate acestea, în aplicațiile practice de inginerie industrială, această logică de selecție unidimensională duce frecvent la eșecuri catastrofale grave. Multe întreprinderi urmăresc doar parametrii de „duritate ridicată” atunci când achiziționează sau proiectează componente ceramice structurale. În consecință, aceste piese suferă de ciobire, fisurare timpurie sau fractură bruscă în timpul funcționării efective, ceea ce duce la o durată de viață mult sub așteptări.

Problema nu este că materialul ceramic în sine este inferior, ci mai degrabă că logica tradițională de selecție trece complet cu vederea complexitatea multidimensională a condițiilor reale de lucru. Cheia selecției de precizie a ceramicii nu a fost niciodată în căutarea materialului „mai dur” final, ci mai degrabă în identificarea profilului mecanic „cel mai potrivit”.

1. De ce o abordare „centrată pe duritate” duce la eșec de inginerie?

Din perspectiva fizicii materialelor, duritatea se referă în mod fundamental la capacitatea unui material de a rezista deformării plastice localizate, zgârieturilor și indentării. În medii de laborator relativ ideale, cum ar fi testele de frecare pură sau uzură prin frecare, duritatea este într-adevăr indicatorul de bază care guvernează rezistența la uzură.

Cu toate acestea, condițiile de operare industrială din lumea reală sunt mult mai complexe decât mediile de laborator controlate. Atunci când componentele ceramice de precizie (cum ar fi miezurile supapelor ceramice, bucșele specializate sau brațele robotizate semiconductoare) funcționează la viteze mari sau în cadrul unei dinamici complexe a fluidelor, ele suportă simultan o combinație de solicitări severe:

• Impact mecanic și vibrații de înaltă frecvență: Sarcinile tranzitorii pot declanșa cu ușurință concentrări de tensiuni în interiorul materialului.
• Fluctuații severe ale temperaturii: Ciclurile termice frecvente generează stres termic instantaneu imens în interior.
• Coroziune chimică în mediu: Acizii puternici, alcalinele sau mediile chimice complexe compromit și slăbesc granițele cerealelor.

În aceste condiții combinate complexe, dacă un material ceramic posedă doar duritate extremă, dar nu are capacități adecvate de absorbție a energiei și de tamponare, nu poate disipa energia prin deformare plastică la impact. Ca rezultat, microfisurile se propagă cu o viteză extremă prin interior.

Duritatea mai mare este aproape întotdeauna însoțită de o fragilitate crescută, făcând materialul foarte susceptibil la fracturi fragile catastrofale. Aceasta este cauza principală pentru care anumite ceramice de duritate mare par rezistente la uzură, dar se dovedesc complet nedurabile în practică.

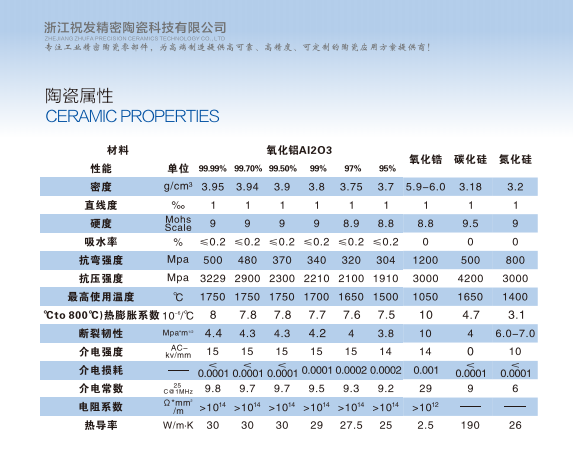

2. Matricea mecanică cu patru dimensiuni care determină durata de viață a ceramicii

Evaluarea duratei de viață pe termen lung a componentelor ceramice de precizie trebuie să se bazeze pe o evaluare cuprinzătoare a următorilor patru parametri mecanici de bază, mai degrabă decât pe o singură măsură:

• Duritate Vickers (HV): Stabilește linia de bază pentru rezistența la uzură și la zgârieturi a materialului.
• Rezistența la fractură (K_IC): Măsoară capacitatea materialului de a rezista la propagarea instabilă a fisurilor sub impact brusc, vibrații sau concentrare a tensiunilor. Acesta este pragul critic care determină dacă o componentă va experimenta „moarte subită” structurală bruscă.
• Coeficient de expansiune termică (CTE) și rezistență la șoc termic: Determină dacă ceramica va genera stres intern rezidual letal din cauza nepotrivirii termice în timpul ciclării termice sau atunci când este asamblată cu componente metalice.
• Stabilitate chimică: Influențează direct fiabilitatea chimică pe termen lung și integritatea suprafeței pieselor ceramice care funcționează în medii la temperaturi înalte, foarte corozive sau puternic oxidante.

Pe scurt: duritatea dictează „rezistența la uzură”, tenacitatea dictează „durata de viață la fractură”, în timp ce atributele termice și chimice dictează „durata de viață maximă”.

3. De ce „performanța echilibrată” depășește „specificațiile extreme” în inginerie

În știința materialelor avansate, practic niciun material nu poate pretinde dominație absolută în fiecare categorie de performanță. Practica ingineriei demonstrează în mod constant că împingerea unui singur atribut la limita lui absolută necesită inevitabil un compromis greu pe alte fronturi critice.

De exemplu, maximizarea durității la un grad extrem reduce drastic duritatea la rupere, lăsând componenta foarte fragilă. În schimb, încercările proiectate de a maximiza duritatea (cum ar fi prin întărirea specifică prin transformare de fază sau îngroșarea cerealelor) sacrifică adesea duritatea de bază și rezistența la uzură. În plus, materialele personalizate la aceste limite de performanță extreme suferă de costuri exponențial mai mari ale materiilor prime și dificultăți imense în șlefuirea și prelucrarea ulterioară cu diamante de precizie, ceea ce provoacă scăderea sub control a cheltuielilor totale de producție.

În consecință, o strategie de selecție matură și științifică pentru ceramica de precizie trebuie să se bazeze pe o înțelegere granulară a mediului de operare - căutând echilibrul optim între duritate, tenacitate, dinamică termică, cost și prelucrabilitate, mai degrabă decât selectarea orbește a celui mai înalt parametru brut.

4. Distincția esențială: procesarea secretelor dincolo de compoziția chimică

O capcană frecventă în achiziție este presupunerea că toate ceramicele care au același nume, cum ar fi „Alumina (Al2O3)” sau „Zirconia (ZrO2)” – posedă profiluri de performanță identice. În realitate, chiar și cu compoziții chimice identice, variațiile în procesele de fabricație pot produce microstructuri și comportamente mecanice macroscopice foarte diferite.

Factori cum ar fi densitatea în vrac, distribuția granulometriei, fazele limită ale granulelor și tehnologia de sinterizare utilizată – fie că este vorba de sinterizare fără presiune, presare la cald sau presare izostatică la cald (HIP) – determină în mod direct prezența microporilor interni sau a microfisurilor care dictează integritatea structurală.

5. Revenind la elementele fundamentale: personalizare ajustată pe baza sarcinilor de lucru reale

Cea mai fiabilă metodologie pentru a atenua eșecurile de inginerie și a debloca valoarea maximă a ceramicii de precizie este să te îndepărtezi de adorarea parametrilor și să revii la o analiză profundă a mediului de aplicare:

1. Medii cu uzură ridicată, cu impact redus: Selecția ar trebui să prioritizeze alumina de înaltă puritate sau carbură de siliciu, valorificând duritatea lor superbă Vickers pentru a proteja linia de bază a uzurii.
2. Impact mecanic ridicat sau vibrații puternice: Rezistența la propagarea fisurilor (fractură anti-casură) devine obiectivul principal. Zirconia sau nitrura de siliciu, cu rezistență superioară la fractură, sunt alegerile ideale.
3. Schimbări instantanee severe de temperatură: Prioritatea trebuie îndreptată către materialele cu coeficienți de dilatare termică scăzuti și conductivitate termică ridicată (cum ar fi nitrura de siliciu sau carbura de siliciu) pentru a obține o potrivire termică optimă.

Concluzie

Valoarea industrială a ceramicii de precizie nu rezidă niciodată într-un singur parametru „frumos” realizat într-un cadru izolat de laborator. Acesta provine în întregime din stabilitatea performanței și fiabilitatea pe termen lung pe parcursul unei operațiuni extinse într-o arhitectură industrială specifică.

Selectarea impecabilă a materialelor de inginerie nu se referă niciodată la stivuirea orbește a durității; este vorba despre integrarea științifică a metricii multidimensionale. În lumea ceramicii avansate, amintiți-vă întotdeauna: duritatea determină rezistența la uzură, tenacitatea determină supraviețuirea, iar echilibrul dinamic al performanței cuprinzătoare determină rezultatul final.
