盘点半导体设备用精密陶瓷部件内控选型规范

精密陶瓷（Advanced Ceramics）因其耐高温、耐腐蚀、高硬度、高导热以及优异的绝缘性，在半导体制造流程（从晶圆制造到晶圆键合、封装测试）中扮演着不可或缺的角色。随着全球集成电路制程向3nm、2nm及更先进制程演进，设备内部的苛刻工况对关键陶瓷部件的材料纯度、加工精度以及耐等离子体寿命提出了极限挑战。本文旨在解决企业内部技术文档“空虚、缺少参数与机台应用对应”的问题，建立全品类精密陶瓷的核心技术内控标准。

半导体精密陶瓷的“四大核心材料”

核心设备关键部件性能与控制标准

1. 刻蚀设备—— 核心耗材体系

在集成电路前道刻蚀工艺中，无论是ICP（电感耦合等离子体）还是CCP（电容耦合等离子体）机台，腔体内部部件均暴露于极端活跃的氟基（如SF6、CF4）或氯基等离子体中。传统材料极易因晶界被侵蚀而产生掉屑，导致晶圆严重的颗粒污染。

核心产品：高纯碳化硅聚焦环

[刻蚀机用碳化硅SiC聚焦环产品实物图]

• 极限耐等离子体侵蚀技术：本品采用无压烧结高纯碳化硅，总金属杂质含量 ≤ 5ppm。其特有的高密度一体化晶粒结构，在强氟基等离子体轰击下的化学刻蚀速率比熔融石英低 8-10倍。这能够保障聚焦环在连续200张晶圆刻蚀循环中，边缘台阶形变率小于 0.05%，极大地提高了晶圆边缘刻蚀的均一性，使机台整体稼动率（提升 15%以上。
• 精准电阻率掺杂控制：通过先进的晶界电导调控工艺，将电阻率稳定控制在客户要求的特定区间（1-10 Ω·cm），在数百瓦高频射频（RF）功率下，保证等离子体电场垂直均匀穿透晶圆边缘，消除刻蚀边缘效应。

核心产品：高纯氧化铝精密喷淋头

[高纯氧化铝陶瓷喷淋头微孔加工细节图]

• 超精密微孔流场加工：在直径300-450mm 的盘面上，通过超声波与五轴精密CNC联动加工，排布超过 5000个 直径为 0.3mm-0.5mm 的微孔。要求全盘孔径一致性公差 ≤ ±0.01mm，孔内壁粗糙度达到 Ra ≤ 0.2μm，彻底杜绝毛刺。确保制程气体（如Ar, O2, N2）呈绝对层流状态喷淋至晶圆表面。
• 企业内控失效对策：【晶界开裂与粒子污染防护】针对传统氧化铝件容易在微孔边缘因热应力释放引发微裂纹的问题，本品出厂前必须通过100% 偏光应力仪检测，表面进行无损伤化学酸洗抛光，消除机加工残余应力，确保在 3000小时 连续刻蚀服役中不发生局部解理掉屑。

2. 薄膜沉积设备（CVD/PVD 机台）—— 高温高压环境

化学气相沉积（CVD）与原子层沉积（ALD）制程需要将前驱体气体加热反应，环境温度常在 400℃-1000℃ 之间。晶圆必须实现绝对平整固定与急速热均匀分布。

核心产品：氮化铝精密静电吸盘

[氮化铝AlN半导体静电吸盘及加热器外观图]

• 极限热传导与热匹配率：氮化铝（AlN）的导热率高达 180-220 W/(m·K)，其热膨胀系数（4.5×10^-6/K）在 25℃-800℃ 全温区内与单晶硅片（4.2×10^-6/K）实现完美匹配。在大功率急速升温过程中，有效消纳热应力，防止硅片产生热滑移（Slip）错位或翘曲形变，使晶圆表面温场不均匀度严格控制在 ≤ ±0.5℃。
• 高温高压绝缘一体化成型：采用多层共烧陶瓷（HTCC）技术，将高熔点钨/钼热电极与静电吸附极图形直接印刷并包埋于AlN基体内部。即使在 600℃ 高温下，体积电阻率依然保持在 ≥10^11 Ω·cm，绝缘击穿电压 ≥ 15 kV/mm，全面适应库仑力与J-R效应吸附双重规范。

核心产品：高温炉管用高纯碳化硅晶圆载舟

[高温立式扩散炉用高纯碳化硅晶圆舟槽位细节图]

• 高温蠕变控制：在1200℃ 高温立式扩散炉中，由于长期处于自重和晶圆载荷状态，传统石英舟易发生高温蠕变（弯曲形变）。本品采用重结晶/无压烧结碳化硅，在 1350℃ 的极限高温下抗弯强度毫无衰减，长期服役不弯曲、不翘曲，保证自动化机械手自动插拔晶圆时的绝对位置精度。

3. 晶圆传送与自动化搬运系统—— 高速高频消振

随着先进制程产能的提升，机械手搬运晶圆的加速度已达到甚至超过 2G，任何微小的机械颤动都会导致晶圆崩边或产生背面划伤。

核心产品：高比刚度大尺寸碳化硅机械手臂

[高真空高加速度真空搬运陶瓷机械手手臂图]

• 极限高刚性与即停消振：碳化硅弹性模量（~410 GPa）是钢的2倍、铝的6倍，其比刚度（弹性模量/密度）在工程材料中处于极高水平。采用中空轻量化结构设计的碳化硅机械臂，在高速启动、停止时的结构响应延迟比传统金属件降低 85% 以上，手臂端部末端余振时间小于 0.05秒。这能彻底解决搬运过程中的“颤动划伤”痛点，保障 12寸（300mm）大尺寸薄晶圆的高速高精度交接。
• 大尺寸加工尺寸稳定性：长度超过1000mm 的大尺寸机械手臂，在全长范围内的平面度公差控制在 ≤ 0.02mm 以内，表面整体经镜面抛光处理（Ra ≤ 0.05μm），不产生任何摩擦释出粒子。

核心产品：多孔陶瓷真空吸盘

[多孔陶瓷真空吸盘]

• 均匀多孔负压吸附：平均孔径控制在10-30μm，气孔率稳定在 35%-45%。通过遍布表面的微孔实现全盘均匀负压，避免传统集中式吸盘对薄型晶圆带来的局部局部应力集中与局部凹陷变形，确保晶圆检测和CMP抛光时表面保持纳米级的平整状态。

各类材料适配总结

1. 氧化铝陶瓷精密结构件系列

• 主打核心点：高性价比、高纯度防发尘、强通用绝缘。• 适用产品关键词：半导体陶瓷衬里、防腐绝缘环、高纯陶瓷绝缘衬套、陶瓷绝缘法兰。

[各种规格半导体级高纯氧化铝陶瓷结构件合集图]

2. 碳化硅陶瓷反应

• 主打核心点：耐等离子体刻蚀、极限耐高温不蠕变、高    比刚度大尺寸一体成型。• 适用产品关键词：SiC刻蚀聚焦环、半导体碳化硅悬臂梁、立式炉碳化硅舟、CMP抛光环、高刚性陶瓷机械手臂。

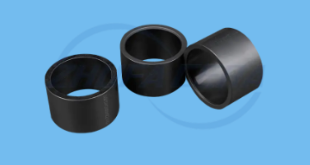

[高纯度反应烧结碳化硅精密陶瓷件图]

3. 氮化铝陶瓷高导热/HTCC覆铜系列

• 主打核心点：超高散热、热膨胀系数完美匹配单晶硅、多层共烧（HTCC）内埋电路工艺。• 适用产品关键词：AlN静电吸盘基台、半导体激光器加热件、高功率LED/IGBT陶瓷散热基板、金属化氮化铝陶瓷。

[高导热氮化铝陶瓷基板]

4. 氮化硅陶瓷超高强度

• 主打核心点：陶瓷之王、高断裂韧性抗冲击、耐磨损不掉粉、高速旋转动平衡。• 适用产品关键词：真空泵陶瓷轴承、半导体划片机陶瓷主轴、高频封测测试治具座、耐磨陶瓷柱塞泵芯。

[半导体设备用高强度氮化硅陶瓷轴承与耐磨件图]
