Cum se îmbunătățește rugozitatea suprafeței suportului de napolitană prin procesul de șlefuire a oglinzii ceramice?

2026-07-25

În lanțul de aprovizionare pentru fabricarea semiconductoarelor și procesarea de precizie, purtătorul de plachete este componenta de susținere de bază, iar calitatea suprafeței sale determină în mod direct precizia de legătură a plachetei, planeitatea adsorbției în vid și randamentul general al procesului. Pentru factorii de decizie și ingineri de achiziție din țară și străinătate care sunt responsabili pentru echipamente semiconductoare, module de fotolitografie sau de gravare, care caută capacitatea de a furniza în mod stabil un finisaj de suprafață la nivel de nanometri (cum ar fi Ra ≤ 0,02 μm ) furnizorii sunt cheia pentru asigurarea performanței de vârf a echipamentelor.

Fie că este vorba de alumină de înaltă puritate, carbură de siliciu sau nitrură de siliciu, ceramica avansată are “ Tare, fragil și greu de prelucrat ” caracteristici tipice. Șlefuirea mecanică tradițională poate duce cu ușurință la micro-fisuri ale suprafeței, ciobirea marginilor și deteriorarea sub suprafață, care devin adesea o sursă de poluare cu particule în camerele curate. Pentru a îndeplini standardele stricte de integritate a suprafeței ale clienților de semiconductori, producătorii de ceramică de top se lansează “ Slefuire în domeniu ductil (plastic). ” și tehnologii avansate aferente.

1. Realizarea de șlefuire în domeniul ductil și a tehnologiei auxiliare compozite

Pentru a obține efecte la nivel de oglindă, asigurând în același timp rezistența structurală, finalul de procesare folosește în principal următoarele două tehnologii inovatoare, care sunt, de asemenea, indicatori importanți pentru achiziții pentru a evalua maturitatea tehnologică a furnizorilor:

Creați unul ELID Ascuțire electrolitică online: Utilizați o roată de șlefuit diamantată cu lipire metalică (cum ar fi fontă sau bază de bronz) și utilizați un dispozitiv electrolitic special pentru a efectua ascuțirea microelectrolitică în timp real a discului de șlefuire în timpul procesului de șlefuire. Electroliza dizolvă continuu legătura metalică de la suprafață, permițând granulelor abrazive de diamant fine să rămână ascuțite și expuse, evitând strivirea și ruperea cauzate de pasivarea discului de șlefuit.
Meșteșuguri doi Slefuire asistata de vibratii cu ultrasunete: Introduceți vibrații mecanice de înaltă frecvență, de micro-amplitudine, discului de șlefuit sau sistemului piesei de prelucrat, determinând particulele abrazive să provoace vibrații periodice pe suprafața ceramică. “ impact - Micro taiere ” starea. Acest lucru reduce semnificativ forța de tăiere și căldura de frecare instantanee și suprimă complet ruperea macroscopică și ciobirea marginilor boabelor.

2. Cernerea și îmbrăcarea riguroasă a discurilor abrazive și abrazive

Precizia sculei de șlefuit mapează direct și determină micromorfologia finală a piesei de prelucrat:

Micro abrazivi și pansament de precizie: În etapa de șlefuire fină, o roată de șlefuit diamantată cu granulație mai fină (cum ar fi W5 至 W10 granulație și mai fină), iar deformarea circulară a roții de șlefuit este controlată în interior 1 μm in interior, evita Micile bătăi lasă urme de prelucrare în spirală pe suprafața ceramică.
Conexiune de lustruire compozit cu mai multe treceri: Măcinarea în oglindă necesită de obicei microni / Pasta abrazivă cu diamante la scară nano este utilizată pentru lustruirea pas cu pas pentru a elimina complet fisurile microscopice și pentru a îndeplini cerințele de integrare ale camerelor curate fără poluare.

Trei. Controlul final al parametrilor de mișcare de șlefuire și al sistemelor de mașini-unelte

Adâncimea de tăiere în microni și viteze reduse de avans: Controlați cu strictețe adâncimea unei singure tăieturi la nivelul sub-micron ( 0,5 ~ 2 μm/trecere ), forțând materialul să sufere reologie plastică microscopică mai degrabă decât dezintegrare și, în același timp, combinat cu viteze mici de avans, evită urmele de microvibrații cauzate de fluctuațiile instantanee ale forței de tăiere.
Mașini-unelte cu rigiditate ultra-înaltă și răcire ecologică: Polizoarele de suprafață de ultra-precizie care utilizează materiale cu amortizare ridicată (cum ar fi granit sau pat de fontă de înaltă rezistență), combinate cu lichid de răcire de precizie cu debit mare și presiune înaltă, pot spăla resturile fine de măcinare în timp util pentru a preveni zgârieturile secundare, asigurând că fiecare placă de transport livrată cumpărătorului are o curățenie și netezime aproape perfectă.

Patru. Partajarea tipică a produselor

În echipamentele semiconductoare de procese avansate, pe lângă purtătorul de plachete, multe componente funcționale de bază se bazează, de asemenea, în mare măsură pe tehnologia de șlefuire în oglindă pentru a depăși limitele performanței fizice. Următoarea este o analiză aprofundată a caracteristicilor de inginerie, selecției materialelor și indicatorilor cheie ai prelucrării în oglindă a patru tipuri de părți structurale ceramice cu barieră de înaltă tehnologie:

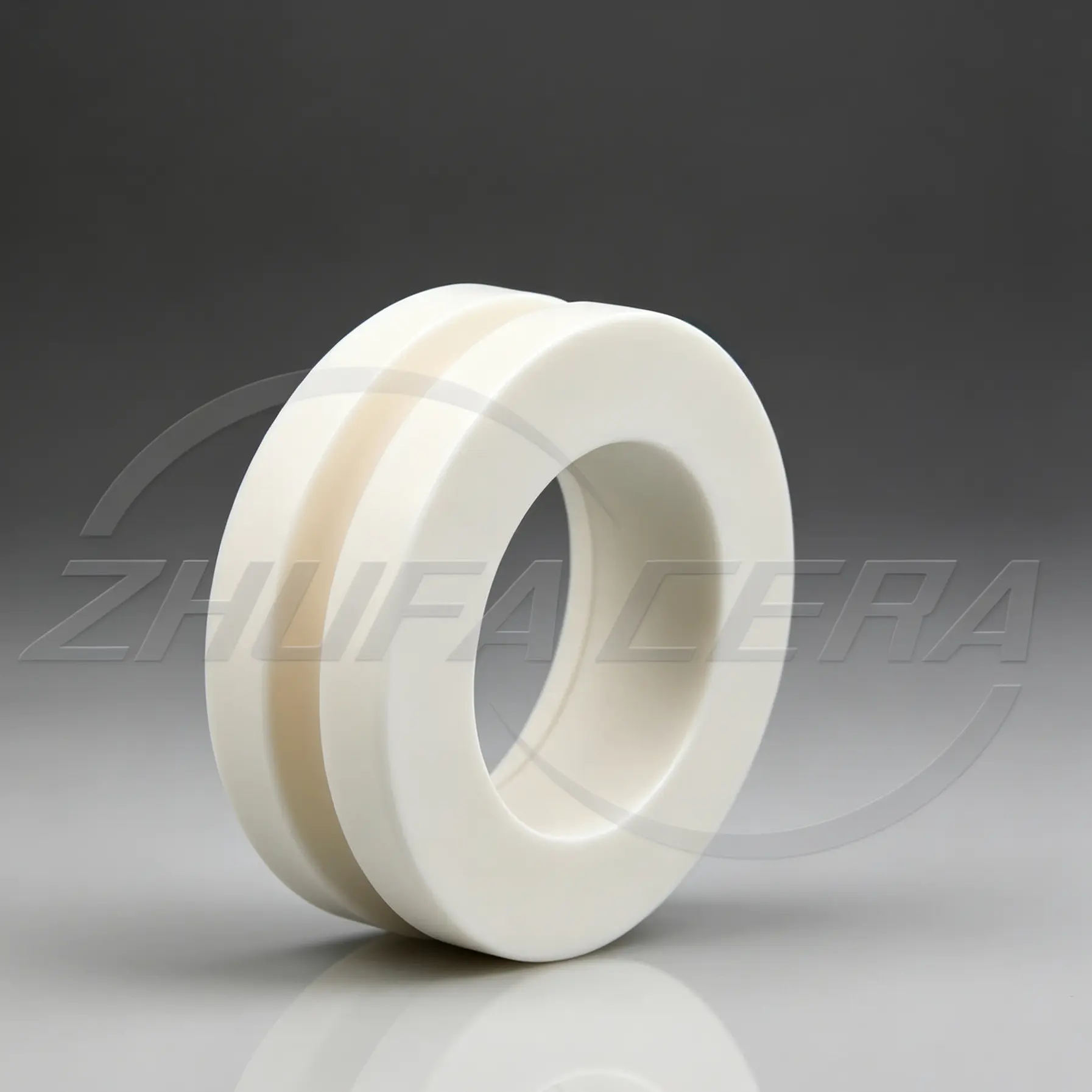

1. Mandrină electrostatică cu semiconductor ( ESC ) Stratul dielectric ceramic și substratul purtător

Materiale principale: 99,9% Alumină de înaltă puritate sau carbură de siliciu sinterizată.

Indicatori tehnici cheie: rugozitatea suprafeței Ra ≤ 0,015 μm , planeitate ≤ 3 μm (format complet), paralelism < 5 μm 。

Valoarea tehnică și necesitatea șlefuirii oglinzii: Mandrina electrostatică trebuie să folosească forța Coulomb sau forța Johnson atunci când lucrează. - Rabe ック( J-R ) efectul absoarbe puternic napolitanele de siliciu. Dacă există rugozitate microscopică sau microfisuri pe suprafața portantă, este ușor să provocați microdescărcare locală a spațiului de aer sub o tensiune înaltă de câteva mii de volți, distrugând astfel stratul dielectric și deteriorarea plachetei. Treci ELID Procesul compozit de șlefuire cu oglindă de ultra-precizie și de lustruire a mașinilor chimice poate elimina complet daunele subterane și poate asigura uniformitatea conducerii căldurii pe spate și fiabilitatea izolației de înaltă tensiune.

[Diagrama structurii de bază]

Ra ≤ 0,02 μm

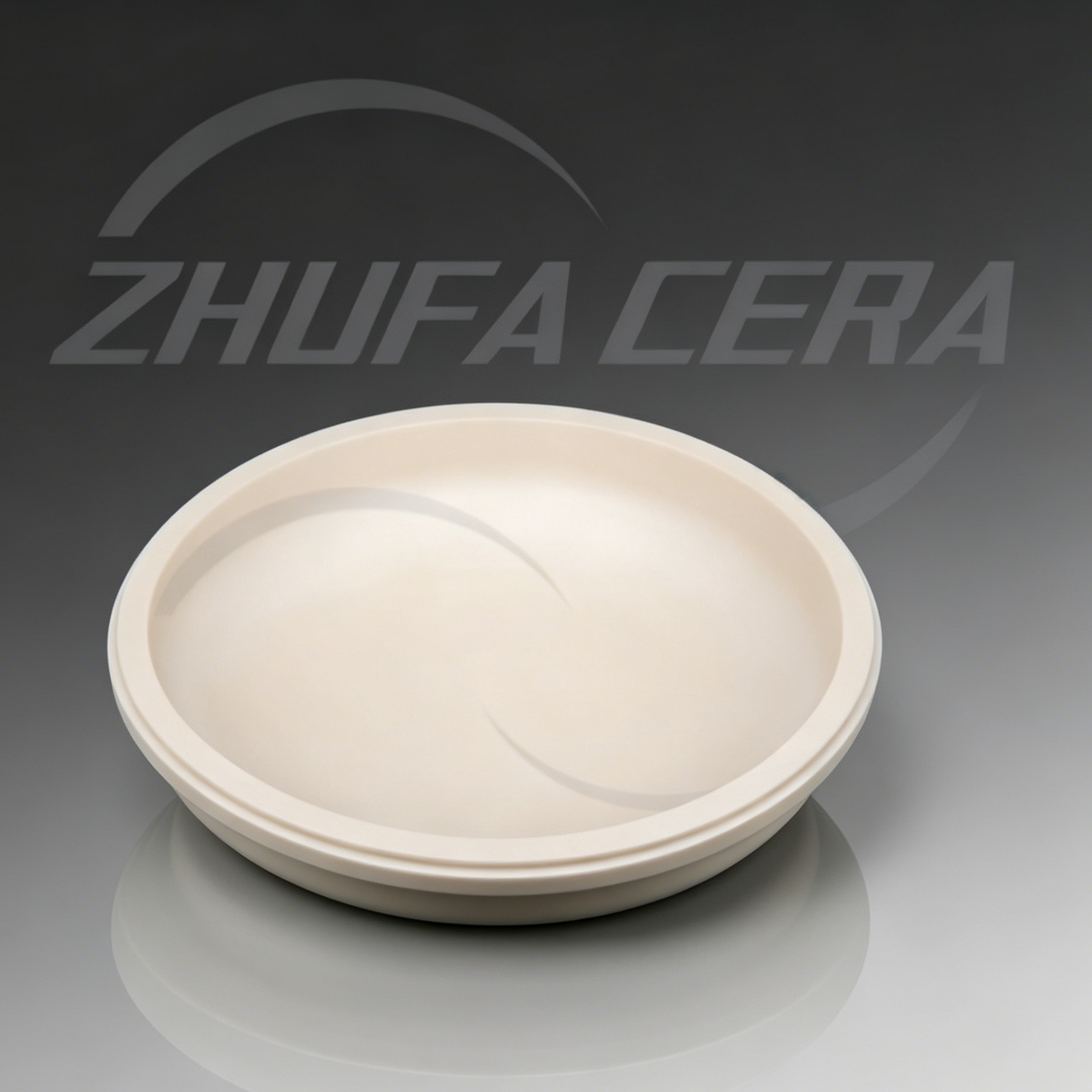

2. Inel de focalizare gravat cu plasmă cu cameră de reacție

Materiale principale: Carbură de siliciu sinterizată monofazată de înaltă puritate sau nitrură de siliciu de schimb de cuarț de înaltă densitate 。

Indicatori tehnici cheie: Planeitatea suprafeței îmbinării ≤ 5 μm , finisaj perete lateral și suprafață treaptă Ra ≤ 0,05 μm 。

Valoarea tehnică și necesitatea șlefuirii oglinzii: Inelul de focalizare înconjoară placa de siliciu și este direct expus la fluor puternic / bombardat de plasmă pe bază de clor. Rugozitatea microscopică excesivă va crește rata de eroziune chimică a plasmei și va produce particule exfoliate care contaminează napolitana. Măcinarea de precizie poate optimiza starea de legătură a granițelor, poate reduce concentrația de stres microscopic și poate prelungi semnificativ durata de viață a acesteia în cavitatea de gravare.

[Diagrama structurii de bază]

Ra ≤ 0,02 μm

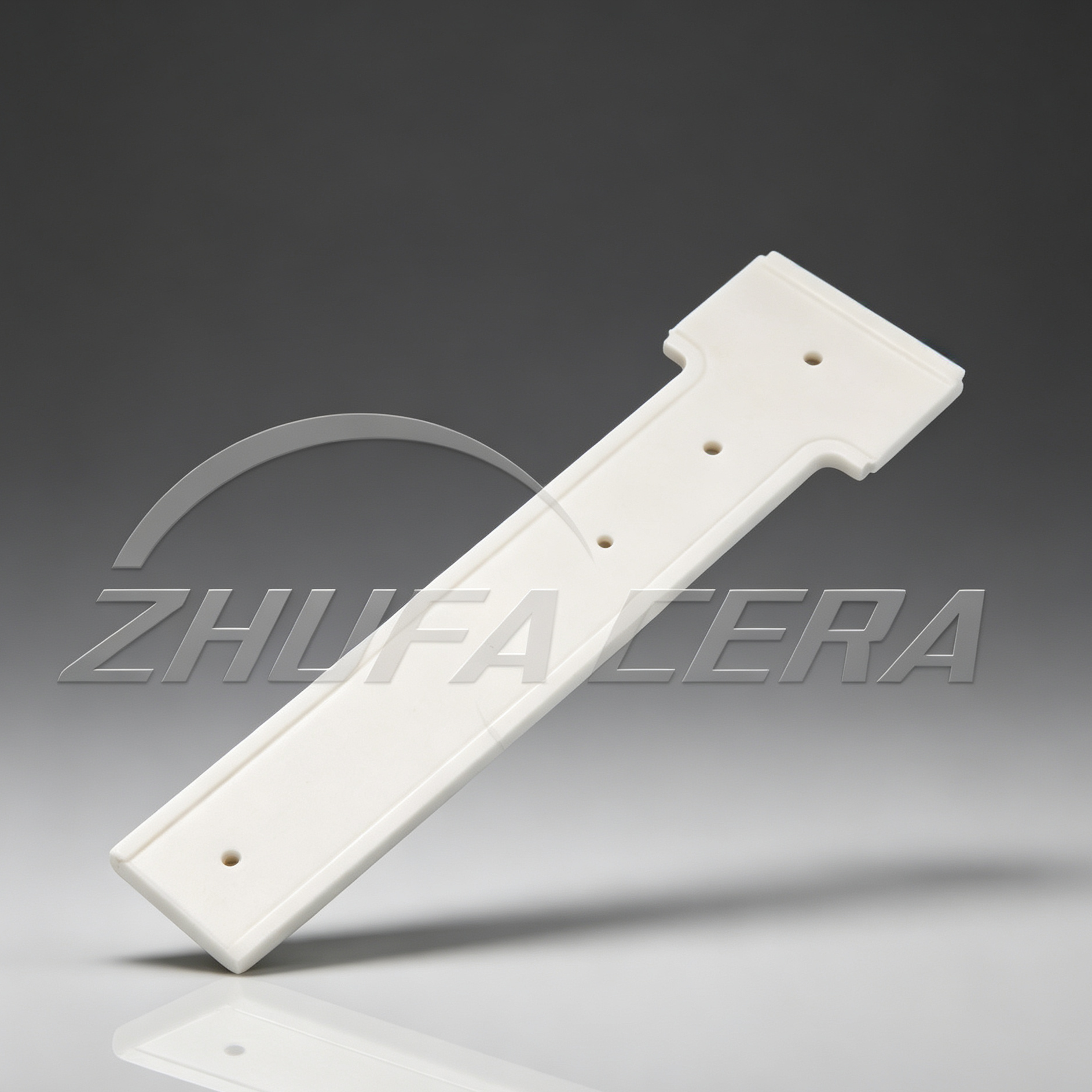

3. Riglă de referință ceramică pentru mașini de fotolitografie

Materiale principale: Ceramică din sticlă cristalizată cu expansiune termică zero 或 Carbură de siliciu presată la cald de înaltă rigiditate.

Indicatori tehnici cheie: coeficient de dilatare liniară < 1,0×10⁻⁶/K , rugozitatea suprafeței Ra ≤ 0,01 μm , planeitatea locală atinge un nivel sub-micron.

Valoarea tehnică și necesitatea șlefuirii oglinzii: Fiind punctul de referință de bază pentru alinierea și poziționarea optică, aceste componente au toleranță zero pentru deformarea termică și erorile geometrice. Măcinarea asistată cu ultrasunete și șlefuirea la nivel nano asigură claritatea și stabilitatea geometrică pe termen lung a liniei de referință gravate, care determină în mod direct precizia de suprapunere a mașinii de litografie.

[Diagrama structurii de bază]

Ra ≤ 0,02 μm

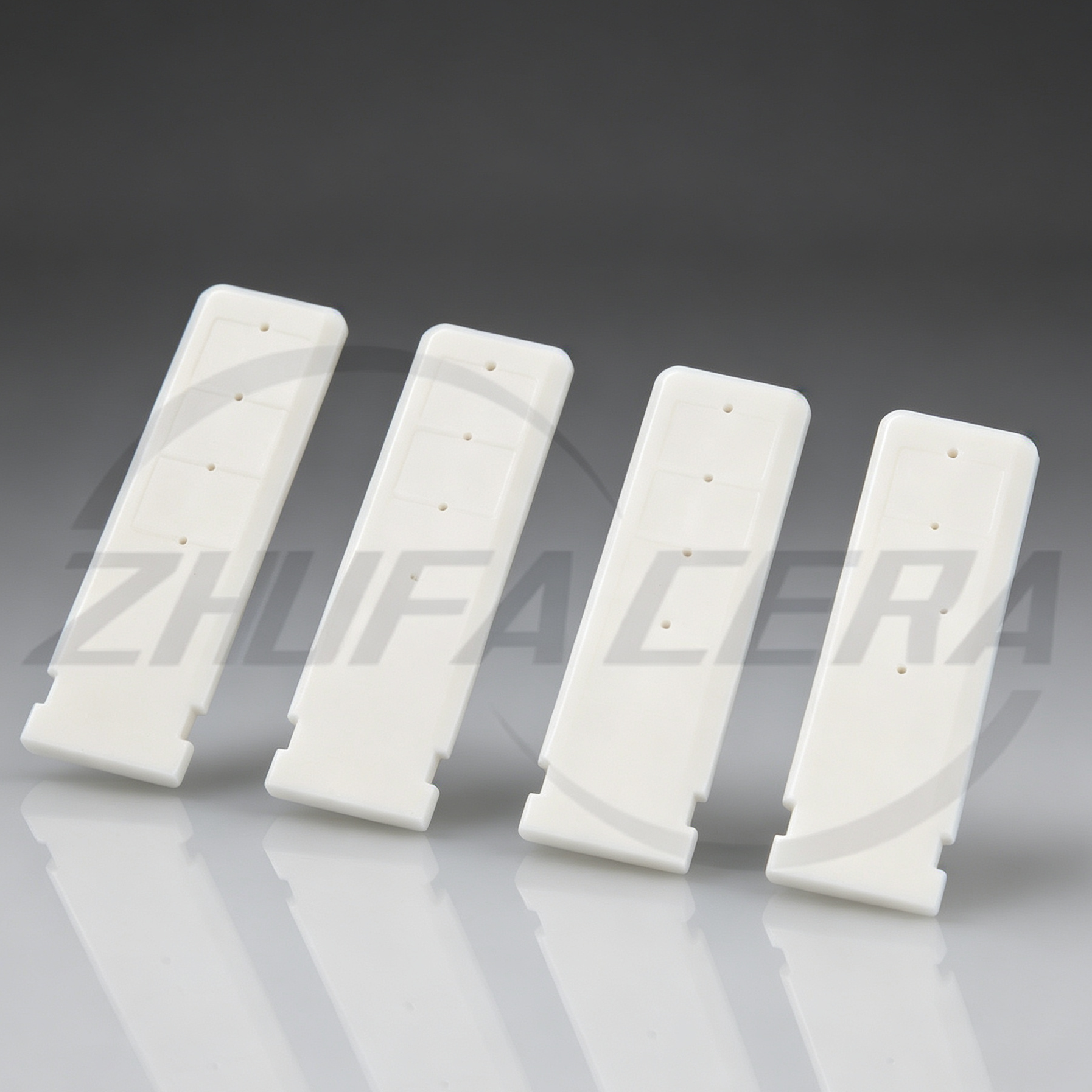

4. Sine de ghidare și glisoare cu rulmenți cu aer de ultraprecizie semiconductor

Materiale principale: Ceramica de alumină de înaltă densitate ( Al₂O₃ ) sau carbură de siliciu sinterizată prin reacție.

Indicatori tehnici cheie: Rectitudinea suprafeței de ghidare ≤ 1 μm / 300mm , rugozitatea suprafeței Ra ≤ 0,02 μm , duritate HRA > 88 。

Valoarea tehnică și necesitatea șlefuirii oglinzii: Filmul de aer la scară de microni este utilizat între șina de ghidare a rulmentului de aer și rulmentul de aer pentru a obține o mișcare fără frecare a suspensiei. Dacă există urme de cuțit la nivel de microni sau ondulații pe suprafața de lucru a șinei de ghidare, acestea vor cauza în mod direct turbulențe, vibrații și “ târâi ” fenomen. Densitatea extrem de mare a suprafeței și coeficientul de frecare extrem de scăzut adus de șlefuirea oglinzii sunt premisele pentru realizarea unei mișcări de mare viteză și lină a platformelor de poziționare CNC la scară nano.

[Diagrama structurii de bază]

Ra ≤ 0,02 μm

5. Cum să alegi un furnizor de încredere de ceramică de precizie?

Pentru factorii de decizie în achiziții, atunci când evaluează furnizorii de ceramică structurală de semiconductori, pe lângă revizuirea ofertelor de bază pentru procesare, aceștia ar trebui să se concentreze și pe pătrunderea următorilor trei indicatori de bază ale lanțului de aprovizionare:

1. Bucla închisă de proces și echipamente de bază: Verificați dacă furnizorul are ELID Polizoarele electrolitice de ascuțire online, centrele de prelucrare auxiliare cu ultrasunete și un set complet de linii de producție de șlefuire și lustruire la scară nanometrică pot evita acumularea de toleranță și controlul calității cauzat de multiple procese de externalizare.

2. Capabilitati de detectare si trasabilitate: Furnizorii trebuie să furnizeze interferometre cu lumină albă, instrumente de măsurare a coordonatelor tridimensionale de înaltă precizie și rapoarte de detectare a scurgerilor prin spectrometrie de masă cu heliu pentru a se asigura că componentele precum plăcile suport și mandrinele electrostatice livrate în fiecare lot respectă Ra ≤ 0,02 μm Și nu există standarde stricte pentru micro fisuri.

3. Suport pentru personalizarea ingineriei și analiza defecțiunilor: Evaluați dacă echipa sa tehnică poate ajuta la proiectarea de potrivire a materialelor și optimizare structurală pe baza mediului de lucru oferit de client (cum ar fi concentrația specifică de plasmă, cerințele de izolație de înaltă tensiune).

Dacă sunteți în căutarea unui partener de încredere care să poată furniza ceramică structurală semiconductoare personalizată, de înaltă precizie și componente de bază, cum ar fi suporturi pentru napolitane și mandrine electrostatice, vă rugăm să nu ezitați să ne contactați pentru fișe detaliate ale materialelor și soluții personalizate.
