De ce componentele ceramice semiconductoare necesită costuri ridicate de curățare după prelucrare

2026-06-12

Chiar și atunci când componentele ceramice de precizie a semiconductoarelor (cum ar fi oxidul de aluminiu (Al₂O₃), nitrura de siliciu (Si₃N₄) și carbura de siliciu (SiC)) obțin un finisaj asemănător oglinzii după prelucrarea de precizie, acestea nu pot fi implementate direct în echipamentele de fabricare a plăcilor de miez (de exemplu, gravatoare, sisteme CVD).

În schimb, trebuie să treacă printr-un proces de purificare incredibil de complex și costisitor, ultra-curat. Această cerință este determinată nu numai de politica de „toleranță zero” a industriei semiconductoarelor pentru contaminarea plachetelor, ci și de caracteristicile microstructurale unice - și anume natura fragilă și porozitatea inerentă - ale ceramicii avansate. Acest articol oferă o scufundare profundă în cauzele de bază și barierele tehnice din spatele costului ridicat al curățării ceramicii semiconductoare.

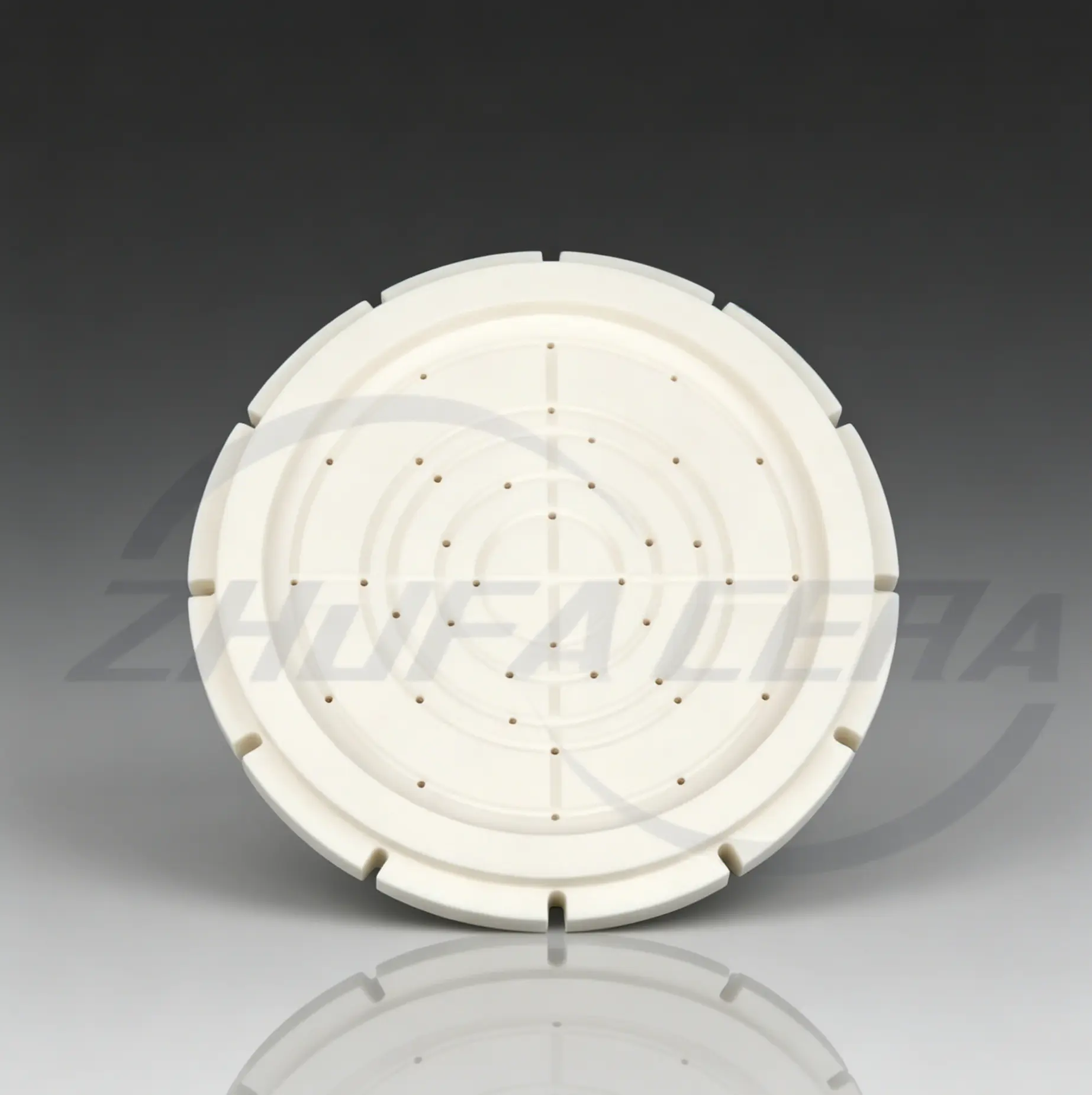

Componente ceramice semiconductoare reprezentative

Amenințarea „reziduurilor microscopice”

În fabricarea avansată a plachetelor cu noduri (de exemplu, 3nm, 5nm), chiar și contaminarea fizică sau chimică sub nanometrică poate duce la pierderi catastrofale de randament. Procesele standard de prelucrare, cum ar fi strunjirea, frezarea, șlefuirea și lustruirea, lasă în urmă trei tipuri principale de contaminanți critici pe suprafața ceramicii:

Ioni de metal de tranziție (cei mai fatali): Uzura sculelor de tăiere cu carbură și contactul cu dispozitivele de fixare introduc ioni metalici precum cupru (Cu), fier (Fe), crom (Cr) și nichel (Ni). Dacă acești ioni se volatilizează în interiorul camerei de vid și difuzează în substratul de siliciu, ei degradează performanța electrică a dispozitivelor semiconductoare, provocând curenți de scurgere severi sau defalcare dielectrică.
Reziduuri de mediu chimice și organice: Fluidele de prelucrare, pastele de lustruit, uleiurile care previn rugina și lichidele de răcire lasă în urmă substanțe organice macromoleculare complexe. Atunci când sunt expuse la vid înalt, mediul cu plasmă de mare intensitate al unei camere de proces, aceste substanțe organice sunt supuse unei degazări rapide. Aceasta destabilizează nivelurile de vid din cameră și contaminează încrucișat întregul mediu de procesare a plachetelor.
Particule submicronice: Resturile ceramice fine și micro-pulberile sunt generate în mod natural în timpul prelucrării. Chiar și o particulă de 0,1 microni (µm) care cade pe suprafața unei plachete poate bloca circuitele fotolitografice precise, creând umbre optice fatale sau scurtcircuitari electrice.

Caracteristicile materialului: porozitate și micro-fisurare fragilă

Spre deosebire de metalele tradiționale, ceramica avansată posedă trăsături microstructurale intrinseci care le fac foarte predispuse la captarea contaminanților.

Micro-porozitate și acțiune capilară

Chiar și în cazul sinterizării prin presare izostatică de înaltă densitate (CIP) sau presare la cald (HP), micro-golurile persistă în mod inevitabil de-a lungul limitelor și suprafețelor cerealelor ceramice. Sub presiunea ridicată a prelucrării mecanice, fluidele de tăiere și uleiurile sunt introduse adânc în acești micro-pori de forțe capilare intense. Clătirea convențională a suprafeței îndepărtează doar murdăria superficială; contaminanții prinși adânc în pori se vor scurge în mod continuu mai târziu în timpul operațiunilor de scule cu vid înalt și temperatură ridicată.

Tensiune de prelucrare și micro-fisuri

Datorită durității și fragilității extreme a ceramicii industriale, îndepărtarea mecanică a materialului (în special șlefuirea și lustruirea) se bazează pe micro-fracturare. Acest lucru lasă în urmă o rețea de microfisuri submicronice, subterane. Aceste micro-fisuri acționează ca buzunare ideale pentru captarea particulelor mici. În plus, în timpul ciclului termic rapid al procesării semiconductoarelor, aceste fisuri se extind și se contractă, acționând ca un „burduf” care expulzează continuu ionii de impurități prinși în cameră.

Factori de cost: distrugerea procesului și a barierelor economice

Curățarea de calitate a semiconductoarelor își justifică costul ridicat printr-o combinație de consum de substanțe chimice ultra-pure, controale stricte de mediu și metrologie intensivă în capital.

Faza de curatare	Proces de bază și cerințe tehnice	Analiza factorului de cost
1. Degresare organică și cu solvenți	Curățare cu ultrasunete în mai multe etape, cu mai multe frecvențe, utilizând solvenți organici de puritate ultra-înaltă (UHP) (de exemplu, IPA, acetonă) sau agenți tensioactivi de ultimă generație.	• Consum masiv de substanțe chimice foarte volatile, de calitate electronică. • Investiții de capital substanțiale în sisteme antiexplozive și echipamente de recuperare a solvenților.
2. Gravare adâncă cu acid anorganic	Formulări amestecate de acizi puternici UHP utilizate pentru microgravarea stratului de suprafață ceramică, dizolvând forțat ionii metalici adânc încorporați, fără a compromite toleranțele dimensionale la nivel de microni.	• Necesită acizi de calitate UP-S / UP-SS (grad electronic), care costă de zeci de ori mai mult decât echivalentele industriale. • Necesită hardware automatizat extrem de precis pentru controlul temperaturii acidului și al timpului de rezidență.
3. Clătire cu apă ultrapură (UPW).	Clătirea cu preaplin în cascadă în mai multe etape utilizând UPW cu o rezistivitate de 18,2 MΩ·cm, a continuat până când conductivitatea efluentului îndeplinește specificațiile de bază stricte.	• Costuri ridicate de utilități: generarea de apă de 18,2 MΩ·cm necesită rășini schimbătoare de ioni de calitate nucleară (RO) în mai multe etape (osmoză inversă). • Debit mare de apă și consum mare de energie electrică.
4. Controlul mediului și metrologia	Toată curățarea finală, uscarea cu N₂ de puritate ridicată și ambalarea în vid antistatică cu două straturi trebuie să aibă loc într-o cameră curată de clasa 10 (ISO 4). Piesele finite sunt supuse unei eșantionări stricte ICP-MS și SEM.	• Costuri operaționale și energetice zilnice masive pentru sistemele de filtrare HVAC și ULPA clasa 10. • Costuri de amortizare și întreținere de mai multe milioane de dolari pentru instrumentele analitice (de exemplu, ICP-MS, SEM).

Prelucrare mecanică rezolvă formă geometrică și toleranțe dimensionale a unei componente ceramice.

Curățare ultra-curată garanteaza componentei puritatea suprafeței și stabilitatea chimică.

Concluzie și valoare comercială

Dacă un producător încearcă să ocolească sau să taie colțurile acestui proces de curățare cu costuri ridicate, o componentă ceramică cu aspect curat va acționa ca o sursă cronică de contaminare odată instalată în interiorul unei camere de proces de mai multe milioane de dolari. Contaminarea rezultată ar putea elimina instantaneu un lot întreg de napolitane de mare valoare de 12 inci, costând sute de mii de dolari.

Prin urmare, curățarea ultra-curată a semiconductoarelor cu costuri ridicate nu este o etapă cosmetică opțională de post-procesare - este o etapă critică, nenegociabilă. polița de asigurare de reducere a riscurilor și de calitate în cadrul lanțului strict de aprovizionare cu semiconductori.
